介紹

WPM900寬頻測量裝置/寬頻測量單元（以下簡稱產品）依據國網《QGDW 12214-2022 電力系統寬頻測量裝置技術規范.pdf》、南網《南方電網寬頻測量裝置技術規范》設計，產品的硬件結構、技術指標、應用功能等均按照標準的要求統一規范并實施。產品采用19英寸4U標準機箱，后接線結構，適用于電廠和各電壓等級的常規變電站寬頻及PMU子站工程，主要用于數據采集及計算，實現電網信號寬頻域范圍內基波、諧波和間諧波信號的統一測量。

硬件配置

以太網接口（CPU板卡）	RJ454，10/100/1000Base-T(X) SFP2,1000Mbits
同步相量電流測量	6U6I(6 組電壓、6 組電流) 12I(12組電流)
模擬量采集	最大支持36路
開關量	標配12路DI和12+4路DO，還支持2塊開關量擴展，每塊擴展板支持12路DI/DO
電源	≤48W
Console	RS232 - RJ45管理串口
散熱	無風扇散熱

技術指標

電壓電流測量幅值		測量精度為±0.2％
電壓電流測量相角		測量精度為±0.1°
頻率測量范圍		45 Hz～55 Hz
頻率測量精度		±0.002 Hz
功率測量范圍		有功功率P、無功功率Q、視在功率S、功率因數
功率測量精度		±0.5％
低頻振蕩頻率測量范圍		0.1Hz～2.5Hz
次/超同步振蕩測量范圍		2.5Hz-45Hz/55Hz-95Hz
次/超同步振蕩測量精度		0.5Hz
寬頻功率振蕩測量范圍		100Hz-300Hz，分辨率不低于 5Hz
諧波、間諧波測量范圍		100-2500Hz
記錄容量	動態數據記錄容量	循環記錄電壓電流基波正序相量、三相電壓基波相量、三相電流基波相量、頻率及開關狀態信號，循環記錄時間長度不少于14天
	2動態數據記錄速率	記錄速率具有10、25、50、100次每秒多種可選記錄速率；記錄速率是實時傳送速率的整數倍
	暫態數據記錄容量	擾動記錄時間長度：超前記錄時間不低于2秒，總記錄時間不低于60秒

機械特性

尺寸（W×H×D）	482.8mm×286mm×177mm，
安裝方式	19英寸4U機架式

電源參數

輸入電壓	雙電源，交、直流通用，高電壓88~370VDC/88~264VAC；

工作環境

工作溫度	-25℃～+55℃（可選-20℃～+70℃）
儲存溫度	-40℃～+85℃
相對濕度	5%-95%無凝結

行業標準

試驗名稱	引用標準	等級要求
靜電放電抗擾度	GB/T 17626.2	IV 級
射頻電磁場輻射抗擾度	GB/T 17626.3	III 級
電快速瞬變脈沖群抗擾度	GB/T 17626.4	IV 級
浪涌（沖擊）抗擾度	GB/T 17626.5	IV 級
射頻場感應的傳導騷擾抗擾度	GB/T 17626.6	III 級
工頻磁場抗擾度	GB/T 17626.8	V 級
脈沖磁場抗擾度	GB/T 17626.9	V 級
阻尼振蕩磁場抗擾度	GB/T 17626.10	IV 級
電壓暫降、短時中斷和電壓變化的抗擾度	GB/T 17626.11 GB/T 17626.29	短時中斷
振蕩波抗擾度	GB/T 17626.12	III/IV 級

質量保障

保修期限	5年
MTBF	＞100000h

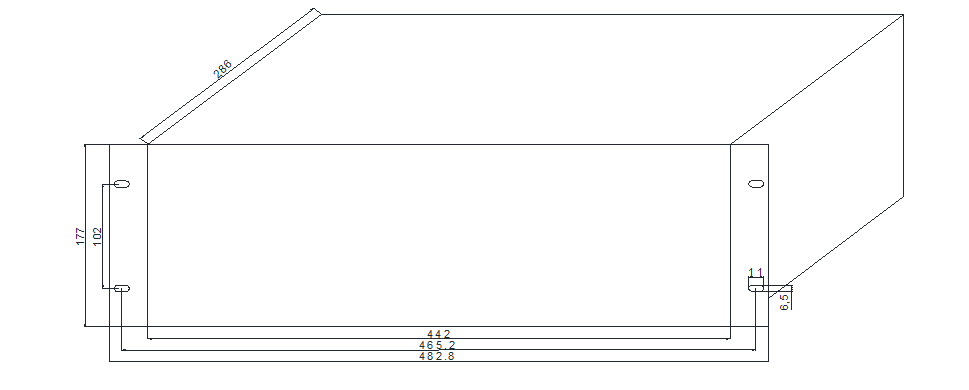

尺寸圖
單位：mm

型號

配置名稱

備注

電源說明

WPM900

寬頻測量裝置

寬頻測量單元

總共可擴展10片插板

AC88-264V

DC88-370V

插板配置

插板類型	設備容量	用途	輸入接口	輸出接口	輸入/輸出信號
POWER板	必配2片	電源輸入	電源輸入	裝置掉電告警 2路DO	輸入：電源輸出：1路掉電告警+2路開出節點
DO板	選配，最多3片	開關量輸出	無	12路DO	輸出：12路繼電器硬接點
DI板	選配，最多3片	開關量輸入	12路DI	無	輸入：12路220V開關量
CPU板	必配1片	CPU	1路光纖B碼 1路RS485 B碼	2光+4電網口	3路串口RS485/RS232 2光+4電網口
AD板6U6I	選配，最多3片	采集電流電壓	6路電流6路電壓	無	輸入：6路電流6路電壓
AD板12I	選配，最多3片	采集電流	12路電流	無	輸入：12路電流
